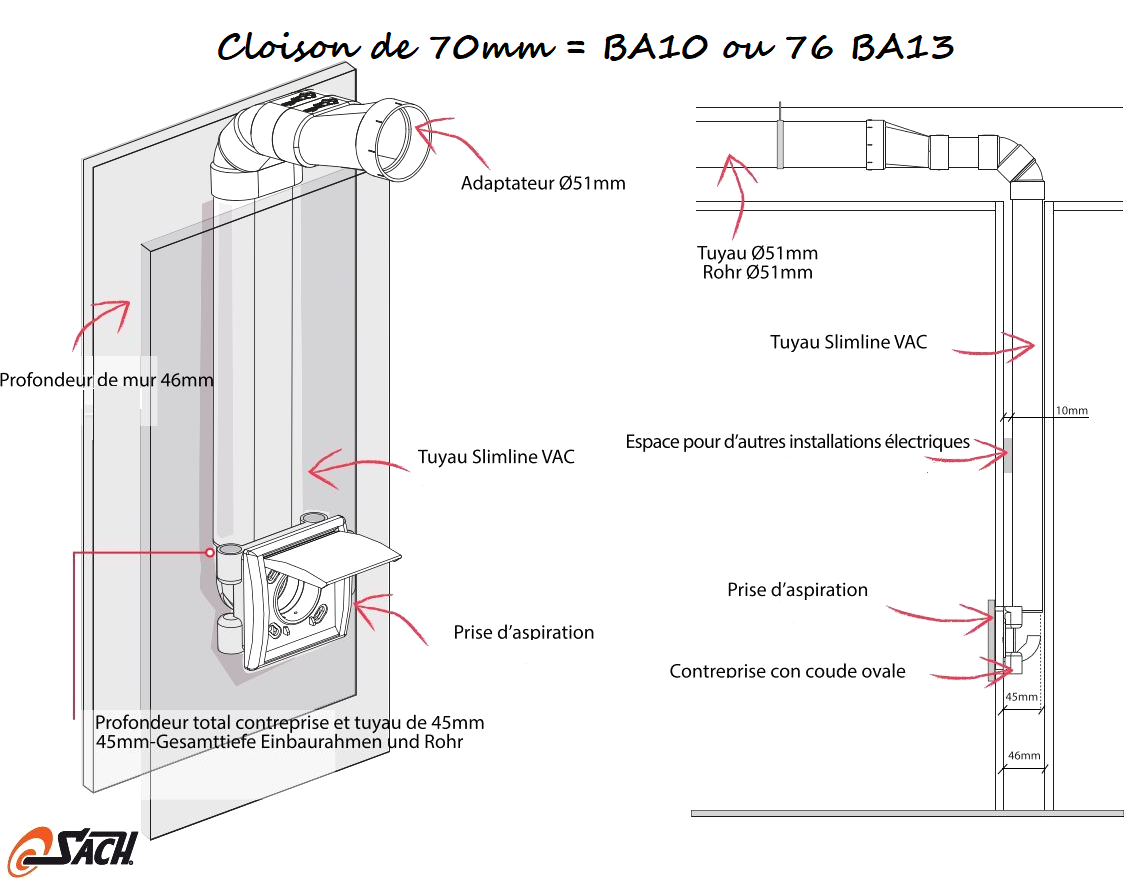

Série SlimLine Vac spécial cloison fine montage possible dans cloison BA10 ou BA 13

Cloision 70mm² = rail 50mm² + BA10 recto / verso = 70mm²

Cloision 76mm² = rail 50mm² + BA13 recto / verso = 76mm²

Montage possible aussi en BA6 rail 50 minimum dans l idéal

Ensemble contre-prise = 45mm²

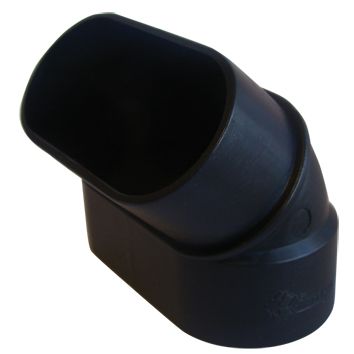

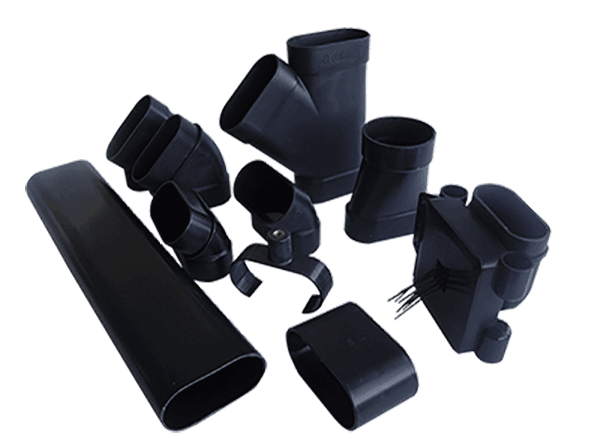

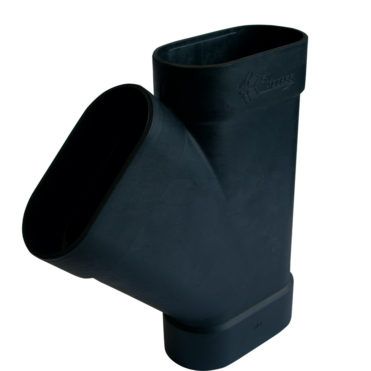

Avec le système de tuyau d'aspiration Slimline Vac, SACH propose un nouveau système de tuyau plat pour l'installation d'un système d'aspirateur central. Le système de tuyaux Slimline Vac se compose de différents coudes, branches et un tuyau à vide approprié ci dessous :

Par rapport au système de tuyau d'aspiration en PVC conventionnel pour les aspirateurs centraux, le système de tuyau d'aspiration Slimline est plus étroit. Lors de l'installation du système de tuyau à vide Slimline, vous avez besoin de moins de portée qu'avec le système de tuyau à vide en PVC conventionnel.

Avantages du système de tuyau d'aspiration Slimline

Le système de tuyaux Slimline Vac peut déjà être installé avec un jeu de 45 mm, mais avec le système de tuyaux sous vide en PVC normal, un jeu de 70 mm est requis. Il est donc idéal pour une installation dans de faux plafonds ou au sol. De plus, la conception ovale garantit que peu de puissance d'aspiration est perdue en comparaison directe avec le système de tuyau à vide conventionnel.

Options d'installation

Il existe 2 façons différentes d'installer le système de tuyau d'aspiration Slimline Vac pour les aspirateurs centraux:

1. Slimline Vac n'est installé que là où c'est absolument nécessaire. Comme déjà mentionné, il peut s'agir d'une canalisation sous vide dans le sol ou les murs. Vous utilisez l'adaptateur Slimline Vac approprié et créez une transition du système de tuyaux Slimline Vac au système de tuyaux sous vide en PVC normal.

2. L'ensemble du système est entièrement réalisé avec le système de tuyaux Slimline Vac. Cette option est certainement intéressante pour l'installation ultérieure d'un système d'aspirateur dans la maison existante. En raison de la nature idéale du système de tuyaux Slimline Vac, il est également mieux adapté à l'installation du système de tuyaux sur le plâtre. En raison du rayon ovale et donc plus étroit, le système de tuyaux Slimline Vac peut facilement être revêtu d'un panneau de meuble.

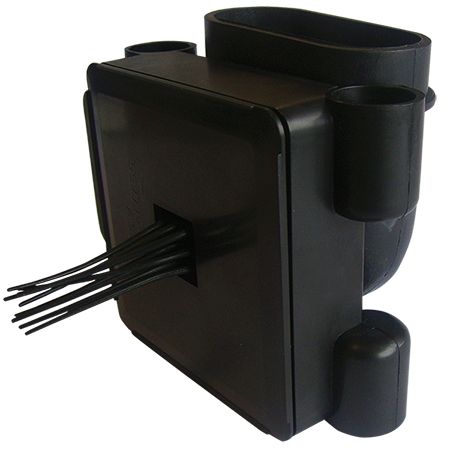

Cadre de montage Slimline Vac

Le cadre de montage Slimline Vac a été conçu de manière à pouvoir être installé comme l'ensemble du système de tuyaux Slimline Vac avec un dégagement de 45 mm. Le cadre de montage Slimline Vac doit être fourni au ras de la plaque de plâtre ou du plâtre sur les murs de briques. Il faut veiller à ce que le cadre ne dépasse pas mais affleure le plâtre. L'installation des prises dans le cadre de montage Slimline Vac peut nécessiter une modification des prises elles-mêmes. Avec certains modèles de *douilles d'aspiration, la douille est trop longue pour installer la douille d'aspiration sans effectuer de changement.
*Pas possible avec gamme ALDES

Connexion spéciale du tuyau d'aspiration

Un raccord de tuyau d'aspiration séparé a été conçu pour le système de tuyau d'aspiration Slimline Vac, qui a un arbre plus court que le tuyau d'aspiration ordinaire. Si un système de tuyau d'aspiration Slimline Vac est installé, le bon raccordement du tuyau d'aspiration doit être sélectionné lors de la commande. Donnez simplement un petit commentaire lors de la commande.

Si seule une partie du système de tuyaux à vide est conçue avec le système de tuyaux Slimline Vac et que les prises sont installées avec un cadre de montage normal, le tuyau d'aspiration spécial pour Slimline Vac n'est pas applicable.

Remarque: Ne placez jamais de billes de nettoyage pour le système de tuyau à vide ordinaire dans des prises connectées à un système de tuyau à vide Slimline. Les billes obstrueraient le système et resteraient inévitablement coincées. Les billes de nettoyage pour le système de tuyaux sous vide ne sont actuellement disponibles que pour le système de tuyaux sous vide «normal».

Sommaire

Le système de tuyau à vide Slimline Vac est légèrement plus cher à acheter que le système de tuyau à vide ordinaire. En raison de la conception plate, c'est une bonne alternative si vous souhaitez installer un système d'aspirateur et qu'il y a peu d'espace pour le système de tuyau d'aspiration. De plus, les éventuels problèmes d'espace avec le système de tuyau à vide normal peuvent également être résolus.

Où peut-on utiliser Slimline VAC?

Partout où le système de tuyauterie traditionnel peut être installé, et même l'ensemble du système peut être construit à partir d'éléments Slimline, cependant, une installation partielle est également possible grâce aux raccords d'adaptateur. En raison de la finesse du système de tuyaux, il est également possible de l'installer dans le plafond suspendu, sous le plancher ou derrière les cloisons sèches. L'efficacité de la puissance d'aspiration n'est réduite que très peu par rapport au système de tuyauterie conventionnel.
